Wkładka w drzwiach to drobiazg, ale od jej długości zależy, czy zamek będzie pracował płynnie i czy nie zostawisz na zewnątrz słabego punktu. Poniżej pokazuję, jak zmierzyć wkładkę do drzwi, jak odczytać zapis A/B i jak dobrać nowy cylinder tak, żeby pasował do szyldu, rozetki i sposobu otwierania. To praktyczny poradnik do samodzielnego pomiaru, bez zgadywania i bez kupowania na oko.
Najważniejsze liczby i zasady, które trzeba zapisać przed zakupem
- Mierz od osi śruby mocującej do obu końców wkładki, a wynik zapisuj jako A/B.
- Najdokładniejszy pomiar zrobisz po wyjęciu starego cylindra z drzwi.
- Zwykła wkładka nie powinna wystawać od zewnątrz więcej niż 2-3 mm poza szyld.
- Wkładki zwykle występują w krokach co 5 mm na stronę.
- Jeśli cylinder ma gałkę, samej gałki nie doliczasz do długości.

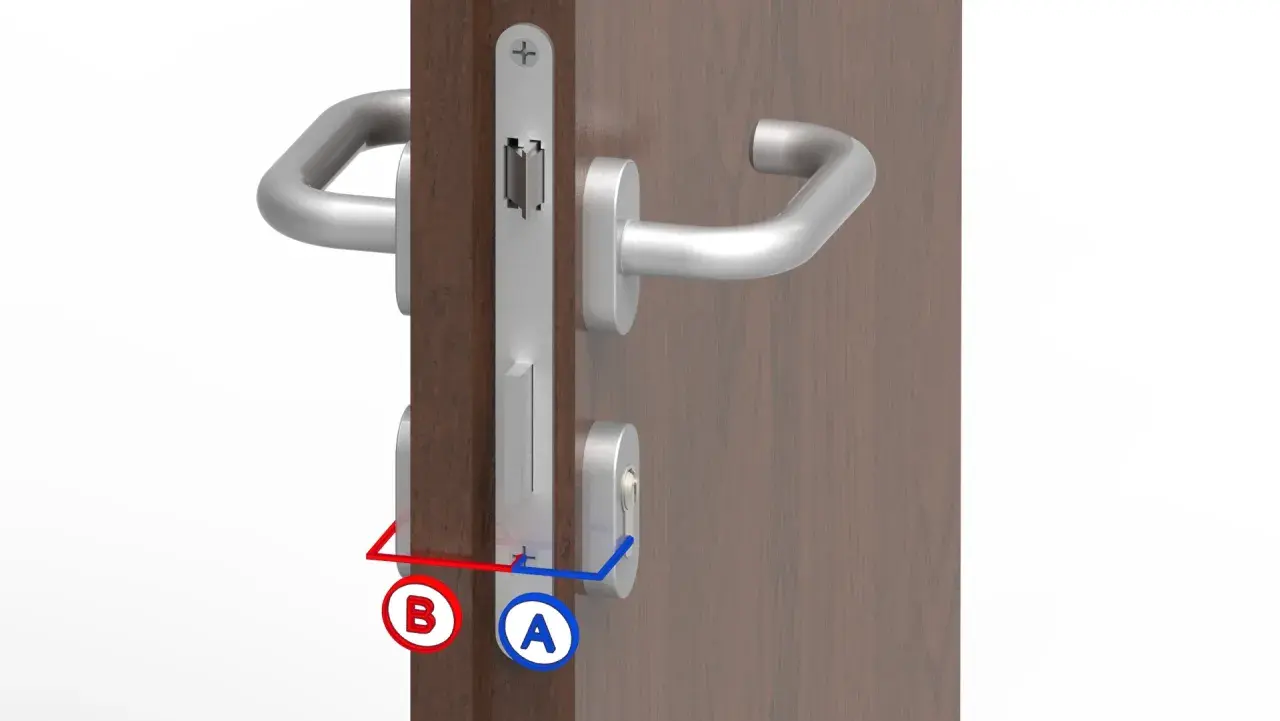

Co oznaczają wymiary A i B
Wkładka profilowa, czyli najczęściej spotykany europejski cylinder, nie jest mierzona „na oko” ani według grubości samych drzwi. Punkt odniesienia jest jeden: oś śruby mocującej, czasem opisywana też jako środek zabieraka. Od tego miejsca liczysz długość w jedną i drugą stronę.
| Oznaczenie | Co mierzę | Jak to czytam |
|---|---|---|
| A | Od osi śruby do zewnętrznego końca wkładki | Strona od klatki schodowej, ogrodu albo ulicy |
| B | Od osi śruby do wewnętrznego końca wkładki | Strona od mieszkania, domu albo lokalu |
| A/B | Dwa wymiary zapisane razem | Przykład: 30/40 oznacza 30 mm z zewnątrz i 40 mm od środka |
| A + B | Długość całkowita cylindra | W przykładzie 30/40 daje 70 mm |
Ten zapis jest ważny, bo dwa identyczne wizualnie zamki mogą wymagać zupełnie innych długości. Ja zawsze zaczynam od odczytania A i B, a dopiero potem sprawdzam, czy nowa wkładka nie będzie za długa albo za krótka. Kiedy ten zapis masz już oswojony, sam pomiar zajmuje dosłownie kilka minut.
Jak zmierzyć wkładkę do drzwi krok po kroku
Najdokładniej wychodzi pomiar po wyjęciu starego cylindra. W praktyce robię to tak:
- Otwieram drzwi i lokalizuję śrubę mocującą wkładkę na krawędzi skrzydła.
- Odkręcam śrubę do końca śrubokrętem krzyżakowym.
- Wkładam klucz do zamka i lekko go przekręcam, zwykle o kilkanaście stopni, żeby zabierak schował się w obrysie wkładki.
- Wysuwam cylinder z drzwi.
- Mierzę od środka otworu na śrubę do jednego końca, a potem do drugiego i zapisuję oba wyniki w milimetrach.
Do pomiaru wystarczy miarka stalowa, ale jeszcze wygodniej pracuje się z kątownikiem albo suwmiarką. Jeśli mierzysz bez wyjmowania wkładki, zrób to jako kontrolę wstępną, a nie jedyny pomiar do zakupu. Wymiar zapisany „na skrzydle” bywa o 1-2 mm mniej pewny niż ten zrobiony na luźnym cylindrze. Jeżeli wkładka ma gałkę albo drzwi mają głęboki szyld, trzeba jeszcze uwzględnić kilka wyjątków, bo właśnie tam najłatwiej o pomyłkę.
Co zmienia szyld, rozetka i gałka
To tutaj najczęściej pojawia się błąd: ktoś mierzy samo skrzydło drzwi, a pomija osprzęt, który faktycznie wyznacza bezpieczny wysięg cylindra. Szyld i rozetka to osłony wokół klamki lub wkładki, a ich grubość ma znaczenie równie duże jak sama długość wkładki. Producenci, tacy jak Gerda i ABUS, zalecają, by zwykła wkładka nie wystawała od zewnątrz więcej niż 2-3 mm poza szyld.
| Sytuacja | Co robię | Dlaczego to ważne |
|---|---|---|
| Wkładka z gałką | Nie doliczam samej gałki do długości, zapisuję tylko stronę, po której się znajduje | Gałka wpływa na wygodę, ale nie zmienia długości cylindra |
| Gruby szyld lub rozetka | Mierzę do zewnętrznej płaszczyzny osprzętu, a nie tylko do powierzchni drzwi | Osprzęt może „schować” część wkładki i zmienić bezpieczny wysięg |
| Drzwi z osłoną antywłamaniową | Sprawdzam, czy cylinder nie wystaje poza osłonę | Zbyt duży wysięg osłabia odporność na wyrwanie i złamanie |
| Zamek smart lub nietypowy model | Sprawdzam instrukcję producenta przed zamówieniem | Nie każdy system ma te same wymagania montażowe |
W praktyce nie mierzę więc „samej deski drzwiowej”, tylko cały zestaw: skrzydło, szyld, rozetę i sam cylinder. Gdy osprzęt masz już policzony, zostaje dopasowanie samej długości tak, by wkładka siedziała bezpiecznie, ale bez nadmiernego luzu na zewnątrz.
Jak dobrać właściwy rozmiar, żeby wkładka nie wystawała
Po pomiarze szukam rozmiaru, który po montażu zostawi cylinder prawie zlicowany z osprzętem. W praktyce wkładki są zwykle dostępne w krokach co 5 mm na stronę, dlatego zapis 35/40 nie jest niczym wyjątkowym. To normalny, katalogowy format, a nie przypadkowa wartość.
| Twój wynik | Co to oznacza | Na co patrzę przed zakupem |
|---|---|---|
| 30/30 | Wkładka symetryczna o długości 60 mm | Czy szyld nie wymaga jeszcze mniejszego wysięgu |
| 30/35 | Wkładka asymetryczna o długości 65 mm | Czy strona wewnętrzna nie koliduje z rozetą |
| 35/40 | Wkładka asymetryczna o długości 75 mm | Czy zewnętrzna strona mieści się bezpiecznie w osłonie |
Jeśli wynik nie trafia idealnie w standardowy rozmiar, nie zgaduję. Sprawdzam ofertę konkretnej marki, bo nie każdy producent ma identyczny zakres długości, a przy nietypowych drzwiach czasem lepiej wybrać model modułowy albo skonsultować się ze sprzedawcą. Najważniejsze jest jedno: zwykła wkładka nie powinna wystawać więcej niż 2-3 mm poza zewnętrzny szyld. Jeżeli wynik jest już zapisany, największe oszczędności czasu daje uniknięcie kilku prostych błędów.
Najczęstsze błędy przy pomiarze
Tu potknięcia są zaskakująco powtarzalne, dlatego wolę od razu je nazwać. Najwięcej problemów robią:
- mierzenie od krawędzi drzwi zamiast od osi śruby mocującej,
- pomijanie szyldu lub rozetki i liczenie samej grubości skrzydła,
- zapisanie tylko jednego wymiaru, bez rozróżnienia strony zewnętrznej i wewnętrznej,
- kupowanie wkładki, która wystaje na zewnątrz bardziej niż 2-3 mm,
- branie „takiej samej”, mimo że stary cylinder był już źle dobrany,
- nieuwzględnienie typu napędu, czyli tego, czy wkładka ma zabierak, czy zębatkę.
Jeśli cylinder nie chce wyjść, nie szarpię go na siłę. Najpierw ustawiam klucz tak, by zabierak schował się w korpusie, i dopiero wtedy wysuwam wkładkę. Kiedy tych pułapek nie popełnisz, zostaje już ostatnia część, czyli dopięcie zakupu pod konkretny model drzwi.
Co sprawdzam przed zakupem, żeby nowa wkładka pasowała od razu
- Typ wykonania: klucz-klucz, klucz-gałka albo wersja z innym napędem.
- Stronę montażu gałki, jeśli ją wybieram.
- To, czy rozmiar podany w sklepie jest liczony tak samo jak mój pomiar.
- Komplet kluczy i ewentualny system jednego klucza, jeśli mam kilka wkładek w domu.
- Klasę bezpieczeństwa i zabezpieczenia antywłamaniowe, jeśli chodzi o drzwi wejściowe.
- To, czy stary cylinder nie był wcześniej źle dobrany i nie maskował problemu z osprzętem.
Najpraktyczniej robię tak: zapisuję A/B, dopisuję informację o szyldzie i o typie napędu, a potem porównuję to z kartą produktu, zamiast zgadywać ze zdjęcia. Jeśli cokolwiek wygląda nietypowo, fotografuję starą wkładkę z boku i od czoła oraz biorę ją jako wzór do sklepu albo do ślusarza. To prosty krok, ale właśnie on najczęściej oszczędza zwrotów, czasu i nerwów.
